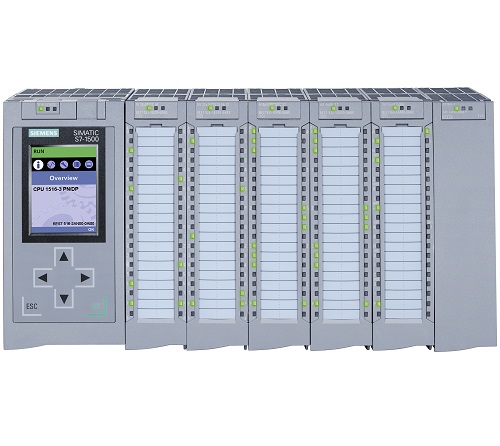

Simatic S7-1500

Yüksek üretkenlik ve verimlilik artışı

Barındırdığı pek çok yenilikle yeni SIMATIC S7-1500 kontrolör, maksimum verimlilik için yeni standartlar getiriyor. Böylelikle hem küçük makinelere hem de hız ve kararlılığın talep edildiği karmaşık sistemlere cevap verebiliyor. SIMATIC S7-1500, maksimum mühendislik verimliliği için TIA Portal'a kesintisiz entegre edilmiştir.

Genel

Ana işlem birimleri (CPU'lar), SIMATIC S7-1500'ün kalbidir. Kullanıcı programını çalıştırırlar ve kontrolörün diğer otomasyon bileşenleri ile ağ kurmasını sağlarlar.  CPU’lar aşağıda sıralanmıştır.

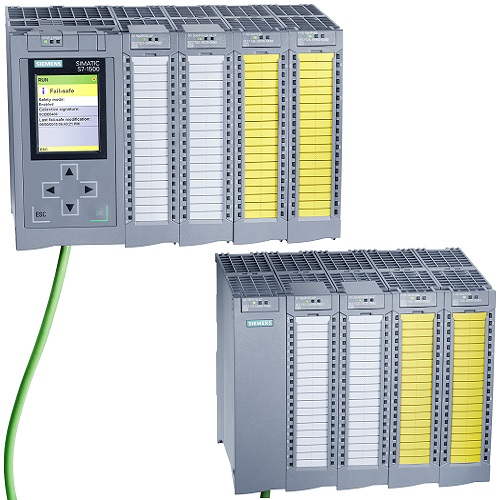

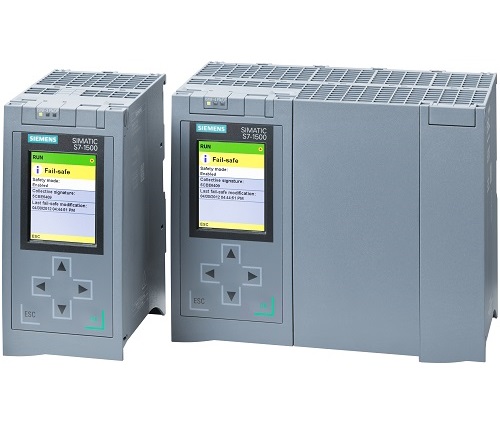

CPU 1511-1PN / CPU 1511F-1PN küçük ve orta ölçekli uygulamalar için

CPU 1513-1PN / CPU 1513F-1PN orta ölçekli uygulamalar için

CPU 1515-2PN / CPU1515F-2PN orta ölçekli uygulamalar için

CPU 1516-3PN/DP / 1516F-3PN/DP ileri seviye ihtiyaçlar ve ilave iletişim görevleri için

CPU 1517-3PN/DP / 1517F-3PN/DP ileri seviye ihtiyaçlar ve ilave iletişim görevleri için

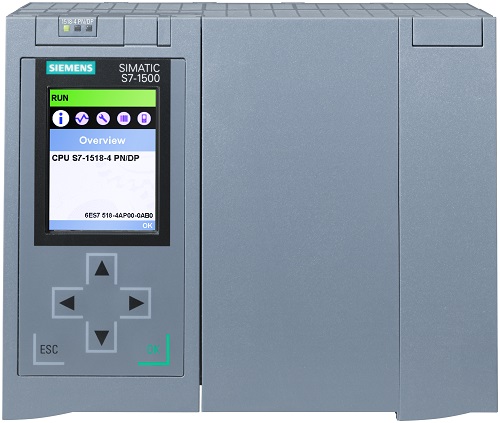

CPU 1518-4PN/DP / 1518F-4PN/DP yüksek performans uygulamaları için

 Ayrıca, 2 adet S7-1500 Compact CPU olarak;

 CPU 1511C-1PN 175 KB + 1MB* PROFINET IRT x 2 port 16DI/16D0/5AI/2AO 6 Hızlı Sayıcı

CPU 1512C-1PN 250 KB + 1,5MB* PROFINET IRT x 2 port 32DI/32D0/5AI/2AO 6 Hızlı Sayıcı



Özellikleri ve müşteriye sunduğu faydalar

SIMATIC S7-1500'ün CPU'ları, çeşitli yenilikler sayesinde üretkenlik ve verimlilik anlamında çok büyük artılar sunar. Donanım, oldukça kompaktır. Yüksek entegrasyona sahip modüller ve çok yönlü bileşenler ile panoda yer tasarrufu sağlar ve yedek parça maliyetlerini azaltır.



Maksimum performans

Gelişmiş üretkenlik (kontrol kalitesi) için olası en kısa makine tepki süreleri

Daha fazla üretkenlik için kısa döngü süreleri

Aynı döngü zamanı içinde program kapsamının genişletilmesi



Devreye alma ve diyagnostik için ekran

Merkezi ve dağıtılmış modüllerde düz metin diyagnostik bilgileri sayesinde daha kısa duruş süreleri

Müşteriye özel ağ ayarlarının yerinde programlama olmadan adaptasyonu

Ekran, çalışma sırasında çıkarılabilir ve takılabilir

Ekran çalışması için TIA Portalı ile şifre ataması yapılabilir

50.000 çalışma saatlik uzun servis ömrü



Her CPU'da PROFINET standarttır

PN IRT (V2.2), tanımlanmış tepki sürelerini ve yüksek hassasiyetli makine davranışını sağlar

Üst seviye CPU üzerindeki ilave Ethernet arabirimi, tesis ağına optimum entegrasyon sağlar

Servis ve diyagnostik bilgilerinin basit bir şekilde görüntülenebilmesi için web sunucusu



Yenilikçi hafıza konsepti

Endüstriden bağımsız olarak her uygulama için yeterli hafıza

Değişken proje boyutları için esnek hafıza kartı konsepti

Yüksek saklama kapasitesi: proje verileri, arşivler, reçete ve dokümanlar için 2 GB'a kadar kart

Kalıcı saklama için değerlerin değişken bazında seçimi ile optimize edilmiş veri yapısı



Optimize edilmiş diyagnostik konsepti

CPU üzerinde STEP 7, HMI, Web sunucusu için tek tip bir ekran konsepti kullanarak etkili arıza analizi

Tutarlı bir şekilde entegre edilmiş sistem teşhisi, makine genişletmesi için ilave proje planlaması gerektirmez

CPU durmuşken bile sistem hata mesajları kaybolmaz



STEP 7 dil yeniliği

Daha iyi anlaşılırlık için tamamen sembolik programlama

Daha kısa döngü süreleri için geliştirilmiş derleyici performansı

Tüm IEC dillerindeki tüm 64 bit veri tiplerini desteklemesi sayesinde örneğin teknoloji için daha fazla hassasiyet

Tüm program değişiklikleriyle tutarlı yükleme

Ladder ve fonksiyon blok diyagram dillerinde Hesaplama kutusu sayesinde karmaşık matematik işlemlerinin basitleştirilmesi7
