En yüksek seviyede işletme konforu sunan güçlü, ölçeklendirilebilir Scada Yazılımı.

SIMATIC WinCC V 7.0 - Son Teknoloji Ürünü Tasarım Windows Vista tasarımına uyarlanmış yeni WinCC objeleri operatöre gerek duyulan müdahaleleri daha hızlı ve etkin şekilde yapmasına izin verecek şekilde görsel uyarılarda bulunur.

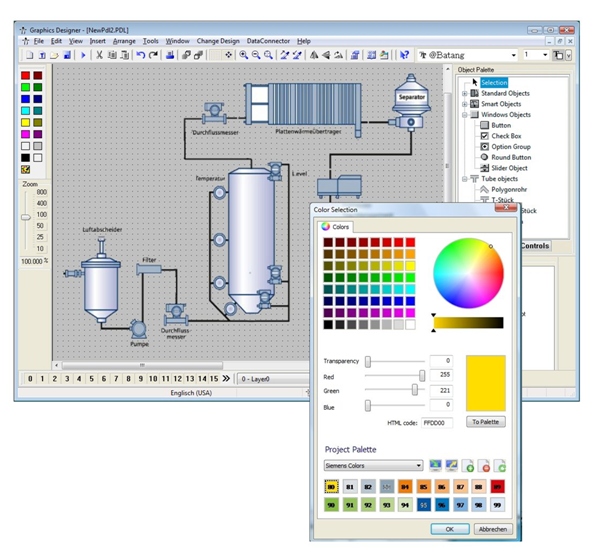

 Merkezi olarak değiştirilebilen tasarım şablonları (glass, 3D, WinCC Classic) yardımı ile tüm Scada sayfalarında aynı "look & feel" elde edilebilir. Objelerin renklerinin atanmasında merkezi olarak değiştirilebilen renk paleti kullanılırsa, daha sonra yapılacak renk değişikliği için tek bir tıklama yeterli olmaktadır.

 Merkezi olarak değiştirilen tasarım özelliklerine ilave olarak, her objeyi isteğe göre uyarlamak da mümkündür. Bunun için, birçok yeni ayar mevcuttur:

• Gölgeler
• Hover etkisi ile çalıştırılabilen objelerin imleçle dokunulduğunda renk değiştirmesi (örneğin renk değiştiren çerçeve)
• Renk şeması da d¢hil olmak üzere doluluk stilleri (fill style)
• Objelerin saydamlığı
• Cam efekti ile de objelerin yarı şeffaf gösterilmesi

SIMATIC WinCC V 7.0 -

WinCC, Entegrasyon için Kullanabileceğiniz Platform

SIMATIC SIMATIC WinCC V7.0 diğer üreticilerin PLC'lerine bağlantı için iki yeni sürücü barındırır:

• Ethernet IP protokolü üzerinden Allen-Bradley PLC'ler
• TCP/IP haberleşmesi üzerinden Modbus protokolü

WinCC/ConnectivityPack Opsiyonunun Geliştirilmesi

• WinCC OLE-DB'ye erişim C# ve VB.net üzerinden de kullanılabilir
• SQL Sunucu araçları üzerinden geçmişe yönelik OPC A&E'ye daha kolay erişim

Object Oriented Projelendirme

SIMATIC WinCC V 7.0 - Object Oriented Projelendirme SIMATIC WinCC V 7.0 merkezi olarak tanımlanabilen faceplate objelerinin konfigurasyonu için yeni bir seçenek sunar. Yeni faceplate blokları kütüphanelerde saklanabilir, ayrıca bir faceplate objesine ait tüm bilgiler bir dosyada saklandığından (graphics designer ile pdl yerine fpt uzantılı dosya oluşturulur), kolaylıkla proses sayfalarında kullanılıp parametre atanabilir.

SIMATIC WinCC V 7.0 -Object Oriented Projelendirme

SIMATIC WinCC V 7.0 merkezi olarak tanımlanabilen faceplate objelerinin konfigurasyonu için yeni bir seçenek sunar. Yeni faceplate blokları kütüphanelerde saklanabilir, ayrıca bir faceplate objesine ait tüm bilgiler bir dosyada saklandığından (graphics designer ile pdl yerine fpt uzantılı dosya oluşturulur), kolaylıkla proses sayfalarında kullanılıp parametre atanabilir...





Yeni WinCC Kontrolleri

SIMATIC WinCC V 7.0 - Yeni WinCC Kontrol Objeleri Tüm WinCC kontrol objeleri (trend ve tablo kontrolleri, alarm kontrolü, F(x) kontrolü, user archive kontrolü) yeni "look & feel" ile uyumlu ve ortak bir arayüzü destekleyecek şekilde baştan aşağı yenilenmiştir. Eski kontrol objeleri de eski versiyona uyumlu bir sistem tasarımı isteyen kullanıcılar tarafından halen kullanılabilir. Artık tüm kontroller export, kontrol objesindeki görüntünün raporunu alma ve kullanıcıya özel konfigürasyon gibi yeni fonksiyonlara sahiptir. İlave olarak, yeni kontrol objelerinin araç çubuğuna istenilen fonksiyonlar yeni butonlar şeklinde eklenebilir.

SIMATIC WinCC V 7.0 -
Yeni WinCC Kontrol Objeleri

Tüm WinCC kontrol objeleri (trend ve tablo kontrolleri, alarm kontrolü, F(x) kontrolü, user archive kontrolü) yeni "look & feel" ile uyumlu ve ortak bir arayüzü destekleyecek şekilde baştan aşağı yenilenmiştir. Eski kontrol objeleri de eski versiyona uyumlu bir sistem tasarımı isteyen kullanıcılar tarafından halen kullanılabilir. Artık tüm kontroller export, kontrol objesindeki görüntünün raporunu alma ve kullanıcıya özel konfigürasyon gibi yeni fonksiyonlara sahiptir.
İlave olarak, yeni kontrol objelerinin araç çubuğuna istenilen fonksiyonlar yeni butonlar şeklinde eklenebilir.

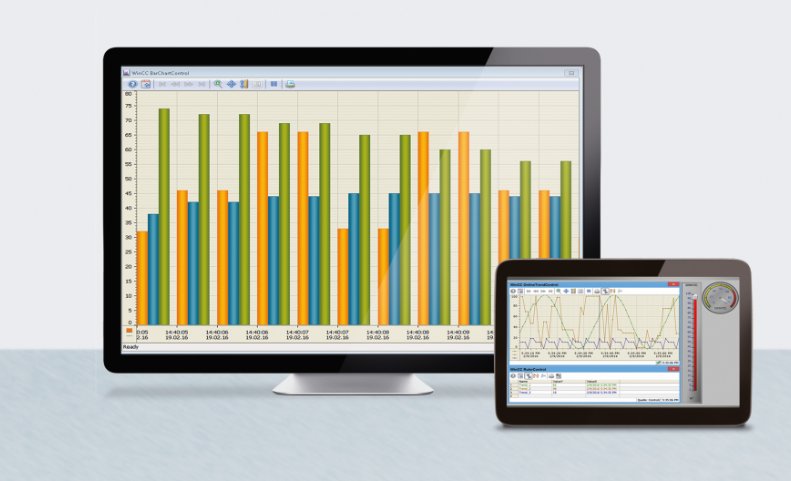

Yeni WinCC Trend Kontrol Objesinin Fonksiyonları

• Trend eğrisinin incelenmesini kolaylaştıran ızgaralarda iyileştirme
• Birbirinden bağımsız Y ekseni yaratma
• Trend eğrilerinin mouse ile x ve y düzleminde serbestçe hareket ettirilmesi
• Yüzde olarak ölçeklendirme
• Export edilen geçmiş veri arşivlerinin bağlanıp ayrılması
• İstatistiksel verilerin export edilmesi



Yeni WinCC Alarm Kontrol Objesinin Fonksiyonları:

• Kompleks alarm filtreleri (Excel'e benzer)
• Geliştirilmiş operatör mesajları
• Tek bir kontrol objesinde sınırsız alarm

WinCC V 7.0'da Yeni Kontroller

• İstatistiksel analizler için Trend eğrisi cetveli
• Animasyonlu GIF/AVI görüntüler
• .Net kontrol objeleri ve XML objelerinin kullanımı

Gelişmiş Tasarım

SIMATIC WinCC V 7.0 - Son Teknoloji Ürünü Tasarım Windows Vista tasarımına uyarlanmış yeni WinCC objeleri operatöre gerek duyulan müdahaleleri daha hızlı ve etkin şekilde yapmasına izin verecek şekilde görsel uyarılarda bulunur.

SIMATIC WinCC V 7.0 -Son Teknoloji Ürünü Tasarım

Windows Vista tasarımına uyarlanmış yeni WinCC objeleri operatöre gerek duyulan müdahaleleri daha hızlı ve etkin şekilde yapmasına izin verecek şekilde görsel uyarılarda bulunur.

Merkezi olarak değiştirilebilen tasarım şablonları (glass, 3D, WinCC Classic) yardımı ile tüm Scada sayfalarında aynı "look & feel" elde edilebilir. Objelerin renklerinin atanmasında merkezi olarak değiştirilebilen renk paleti kullanılırsa, daha sonra yapılacak renk değişikliği için tek bir tıklama yeterli olmaktadır.

Merkezi olarak değiştirilen tasarım özelliklerine ilave olarak, her objeyi isteğe göre uyarlamak da mümkündür. Bunun için, birçok yeni ayar mevcuttur:

• Gölgeler
• Hover etkisi ile çalıştırılabilen objelerin imleçle dokunulduğunda renk değiştirmesi (örneğin renk değiştiren çerçeve)
• Renk şeması da d¢hil olmak üzere doluluk stilleri (fill style)
• Objelerin saydamlığı
• Cam efekti ile de objelerin yarı şeffaf gösterilmesi

Web Konseptleri

SIMATIC WinCC V 7.0 Web Konseptleri Internet veya Intranet üzerinden operatör kontrolü ve izlemeyi sağlayan Web Navigator, SIMATIC WinCC'nin geliştirilmesinde ana başlıklardan biri olmuştur. WinCC/Web Navigator ve WinCC/Data Monitor opsiyonunun yeni sürümleri Web tabanlı HMI uygulamaları için daha fazla işletim kolaylığı, işlevsellik ve güvenlik sunar.

SIMATIC WinCC V 7.0 Web Konseptleri

Internet veya Intranet üzerinden operatör kontrolü ve izlemeyi sağlayan Web Navigator, SIMATIC WinCC'nin geliştirilmesinde ana başlıklardan biri olmuştur. WinCC/Web Navigator ve WinCC/Data Monitor opsiyonunun yeni sürümleri Web tabanlı HMI uygulamaları için daha fazla işletim kolaylığı, işlevsellik ve güvenlik sunar.

SIMATIC WinCC/Web Navigator V 7.0

WinCC V7.0 ile WinCC/Web Navigator opsiyonu da geliştirilmiştir:

İnternet Explorer 7'de yer alan çoklu sekme özelliği birden çok WinCC Web sunucusu arasında kolay geçiş sağlar.





• Ayrıca WinCC Web Viewer uygulaması Internet Explorer kullanmaksızın, WinCC Web client olarak kullanılabilir.
• Görsel olarak Standart client gibidir

• Terminal Servis üzerinden kullanılabilir.
• İşletmedeki proseslerin belirli kullanıcılar tarafından izlenmesi için "view only" kullanıcı yetkisi atanabilir.
• Gıda ve İlaç sanayinde uygulama;
• Ayarlanan bir süre geçtikten sonra otomatik oturum kapatma
• Oturum açma/kapatma esnasında sistem mesajı
• Tuş kombinasyonlarının kilitlenmesi

SIMATIC WinCC/DataMonitor V7.0

WinCC V7.0 versiyonunda WinCC/DataMonitor opsiyonu da geliştirilmiştir:

• Genişletilmiş kullanıcı yönetimi
• WebCenter aracı için kullanıcı grupları yaratma
• Web sayfaları yaratma, okuma ve yazma için kullanıcı yetkilendirmeleri
• Standart hale getirilmiş Web dizaynı
• Webcenter aracı ve Vista Gadget için yeni WebPart
• İlave yazılım kurulmaksızın Internet explorer'dan tesis izlenebilir
